• 品牌: GROW

• 型号: R307

发货清单如下图：

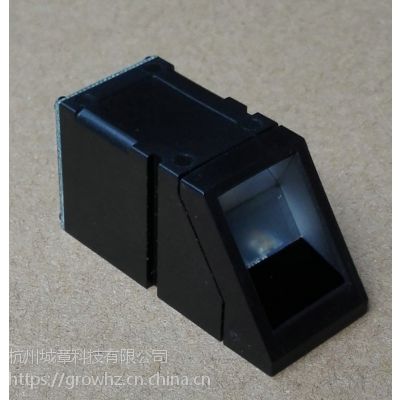

 R307指纹模块由光学指纹传感器、高速DSP处理器、高性能指纹比对算法、大容量FLASH芯片等软硬件构成，性能稳定，结构简单，具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能

采用暗背景采集指纹，光颜色可选，红，蓝，绿，白光等。

发货清单： 指纹模块一个，连接短线一根。

产品特点：
◆ 功能完善：独立完成指纹采集、指纹登记、指纹比对（1:1）和指纹搜索（1:N）功能。
◆ 体积小巧：产品体积小巧，没有外接算法DSP芯片的电路板，已经集成一体，方便安装，故障少。
◆ ***功耗：产品整体功耗极低，适用于低功耗要求的场合。
◆ 抗静电能力强：具有很强的抗静电能力，抗静电指标达到15KV以上。
◆ 应用开发简单：***可根据提供的控制指令，自行指纹应用产品的开发，无需具备专业的指纹识别知识。
◆ 安全等级可调：适用于不同的应用场合，安全等级可由用户设定调整。

   ◆   手指触摸感应信号输出，低电平有效，感应电路待机电流极低，低于5uA.

R307指纹模块的简要说明：

1.指纹容量：

R307指纹模块存储容量是1000枚。

2.接口的说明：

    R307指纹模块上同时有RS232和USB2.0，双接口与外界通信；USB2.0接口可以连接电脑； RS232接口是TTL电平，默认波特率为57600，可以进行更改，请参考通信协议；可以与单片机，例如ARM，DSP等带串口的设备进行连接，3.3V 5V的单片机可以直接连接。连接电脑需要进行电平转换，请注意电平转换，例如MAX232电路。

3.关于模块的电源

     指纹模块电路板上标有3.3V的2个触点短路，就可以用DC3.3V。

技术参数：

供电电压：DC 4.2~6.0V

供电电流：

工作电流：50mA（典型值）

峰值电流：80mA

指纹图像录入时间：＜0.3秒

窗口面积：14╳18 mm

匹配方式：

比对方式（1:1）

搜索方式（1:N）

特征文件：256字节

模板文件：512字节

存储容量：1000枚

安全等级：五级（从低到高：1、2、3、4、5）

认假率(FAR)：＜0.001%

拒真率(FRR)：＜1.0%

搜索时间：＜1.0秒 （1:1000时，均值）

上位机接口：UART\USB1.1

通讯波特率(UART)：(9600╳N)bps其中N=1～12（默认值N=6，即57600bps）

工作环境：

温 度：-20℃－+40℃

相对湿度：40％RH－85％RH (无凝露)

储存环境：

温 度：-40℃－+85℃

相对湿度：＜85％H（无凝露）

适用于指纹锁,指纹保险柜等场合。
