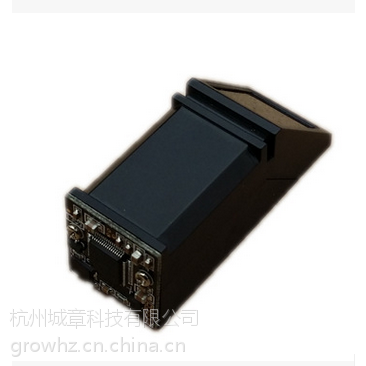

R308独立式指纹识别模块是以高速专用DSP处理器为核心，配合不同类型的指纹传感器，在无需上位机参与管理的情况下，具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能的智能型模块。

     指纹处理包含两个过程：指纹登录过程和指纹匹配过程［其中指纹匹配分为指纹比对（1:1）和指纹搜索（1:N）两种方式］。

     指纹登录时，对每一枚指纹录入2~4次，将多次录入的图像进行处理，合成模板存储于模块中。指纹匹配时，通过指纹头传感器，录入要验证指纹图像并进行处理，然后与模块中的指纹模板进行匹配比较（若与模块中***的一个模板进行匹配，称为指纹比对方式，即1:1方式；若与多个模板进行匹配，称为指纹搜索方式，即1:N方式），模块给出匹配结果（通过或失败）。

      为方便用户使用，在模块内部内置了手指探测电路，并提供硬件接口供用户使用

技术参数：

供电电压：DC 4.2--6.0V

供电电流：

   工作电流：40mA（典型值）

   峰值电流：150mA

指纹图像录入时间：＜0.3秒

匹配方式：

   比对方式（1:1）

   搜索方式（1:N）

特征文件：256字节

模板文件：512字节

存储容量：500枚/980枚(定制）

安全等级：3级

认假率(FAR)：＜0.0001%

拒真率(FRR)：＜1.0%

搜索时间：＜1.0秒（1:1000时，均值）

上位机接口：UART（3.3V TTL逻辑电平）

通讯波特率：57600bps

工作环境：

   温 度：-20℃－+45℃

   相对湿度：10％RH－85％RH (无凝露)

储存环境：

   温 度：-40℃－+55℃

   相对湿度：＜85％H（无凝露）

开发手册下载地址：/s/1gdAIzRX

适用于指纹锁,指纹保险柜,指纹门禁等场合

R308指纹模块尺寸图：

R308指纹模块安装支架：

安装效果图

安装示意图：
